硅铁的生产工艺主要包括以下步骤：原料准备硅石：选用二氧化硅含量大于 97% 的硅石，其表面应无杂质，有良好的机械强度和抗爆性，粒度方面，大电炉一般要求入炉硅石粒度为 30-100 毫米，小电炉为 25-60 毫米。碳质还原剂：常用的有焦炭、兰炭等，要求固定碳含量高，灰分、挥发分和水分低。如兰炭固定碳含量需达 82% 以上，粒度一般在 8-18 毫米。含铁原料：可以是钢屑、氧化铁皮或球团矿等。球团矿要求水份不超过 0.8%，含铁量不低于 60%，粒度在 8-16 毫米。【硅铁加工厂家】配料与混料确定比例：根据目标硅铁产品的成分要求，精确计算并确定硅石、碳质还原剂和含铁原料的配比。一般来说，生产 1 吨硅铁，大致需要硅石 1780-1850 千克、兰炭 890-930 千克、球团 143-364 千克。混合均匀：使用自动上料系统等设备，将按比例称取的各种原料充分混合，确保物料均匀度，为后续的冶炼反应创造良好条件。电炉冶炼装炉送电：将混合好的原料装入电炉，电炉一般采用三相电极，通过电极与炉料之间产生的电弧放电产生高温。开始送电后，逐渐升高功率，使炉料升温。

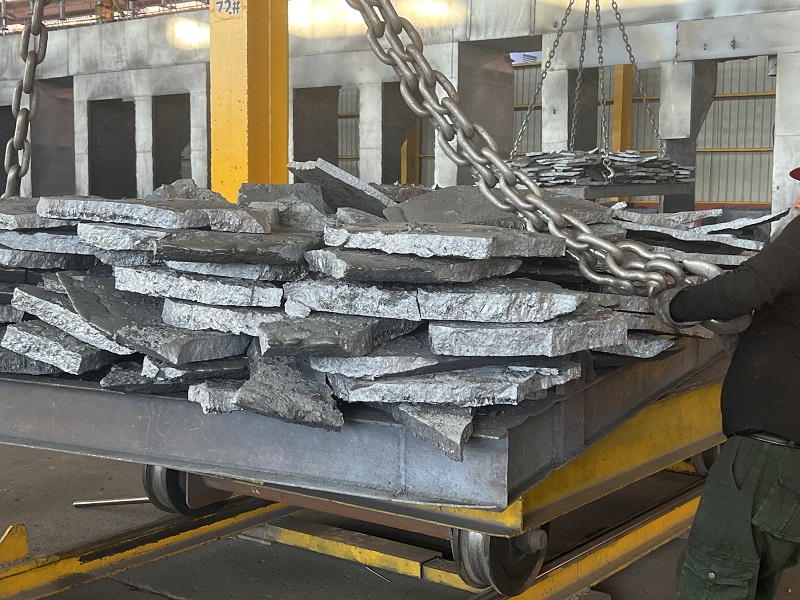

还原反应：在 1800-2000 摄氏度的高温下，硅石中的二氧化硅与碳质还原剂发生还原反应，即。同时，含铁原料中的铁氧化物也被还原，硅与铁逐渐熔合形成硅铁合金。炉况控制：冶炼过程中，需要密切监控炉内的温度、电流、电压、电极位置等参数，及时调整功率、加料速度等操作，确保炉况稳定，使反应充分进行。出铁与浇注出铁操作：当炉内的硅铁合金达到规定的成分和温度后，打开出铁口，让熔融的硅铁流入到铁水包中。浇铸成型：将铁水包中的硅铁液倒入预先准备好的模具中，让其自然冷却凝固，制成硅铁块。对于 FeSi75 系列硅铁，一般要求浇注厚度不得超过 100 毫米。精整与包装破碎筛分：对冷却后的硅铁块进行破碎处理，使其成为不同粒度的颗粒或粉末状产品，然后通过筛分设备，将硅铁按粒度大小进行分级。质量检验：采用化学分析、光谱分析等手段，对硅铁产品的成分、粒度、杂质含量等指标进行严格检测，确保产品质量符合相关标准和客户要求。包装入库：将检验合格的硅铁产品按照不同规格和品种进行包装，一般采用吨袋或编织袋包装，然后存入仓库，等待运输和销售。
当前位置：
热门推荐
