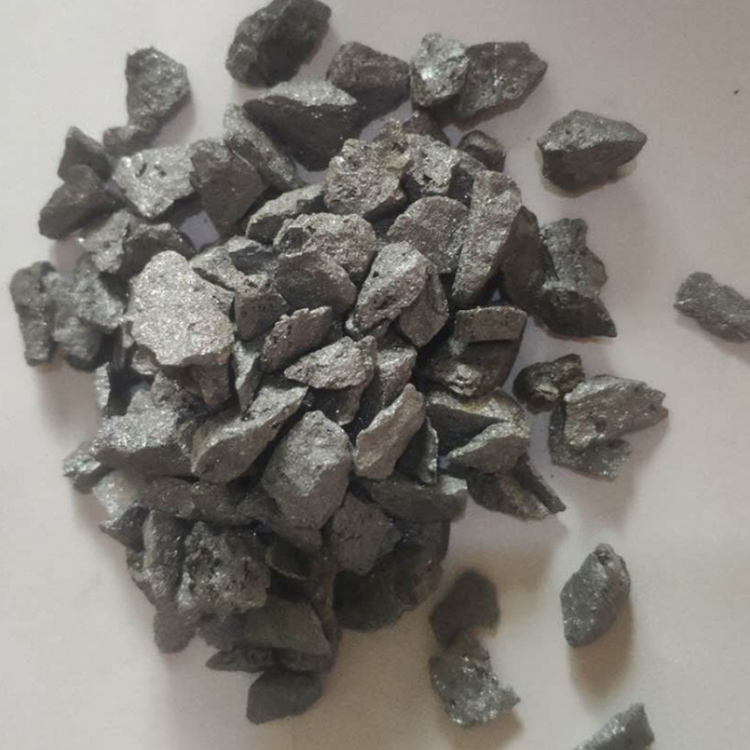

在铸铁行业，为了改变铁液的凝固过程，改善铸态组织，基本上在浇注铁液之前，向铁液中加入一定量的孕育剂。从而达到提高铸件性能，铸件更-完-美-的效果。所以很多工人会问，应该加多少？如何调整孕育剂的用量？硅铁厂家将教你他的经验总结：(1)球墨铸铁一般比灰铸铁的孕育剂加入量要多。(2)孕育处理后的铁液如果浇注时间较长，由于孕育衰退，加入量应增多。(3)薄壁铸件容易产生白口，孕育剂的加入量应相应增多。(4)铁液中熔渣较多时，由于孕育剂一旦接触到渣，就会被包裹，难以熔化，所以加入量也会相应增加。
(5)过量添加孕育剂会导致熔渣过多、铁液温度下降、共晶团产牛缩孔等问题。如果繁殖剂块太大，铁液就不能均匀繁殖，未熔化的繁殖剂也会倒入型腔；如果块太小，很容易氧化，导致熔渣，也容易发生繁殖衰退。(6)随流孕育法中使用的孕育剂块度较小，一般为0.2~0.8mm，加入量为0 .05%~0.2%；类型内孕育法的块度一般要求≤0.25mm，添加量≤0.1%；其余孕育法加入的块度一般为1-3mm或3~8mm，加入量为0.1%~0.8%。这些是常年在一线指导生产的伍师傅的经验总结。硅铁厂批发小编说：不同厂家、不同炉型、不同孕育剂产品的用量可能略有不同，需要根据不同的生产要求进行调整。
当前位置：
热门推荐
